ELB-MEZ-SCM Extension
Synchronisations-Extensions sind dafür vorgesehen Datenerfassungsprozesse in verschiedenen VME-Überrahmen oder verteilten Experimentabschnitten im Bereich der Kern- und Elementarteilchenphysik zu synchronisieren. Hierbei kann eine sternförmige Struktur zwischen einem Master und mehreren Clients aufgebaut werden. Über die Extensions ist eine frei programmierbare Kommunikation zwischen Clients und Master möglich, wobei die Kommunikationswege durch handelsübliche STP-Netzwerkkabel realisiert werden. Der Signalstandard auf den Kommunikationswegen entspricht LVPECL.

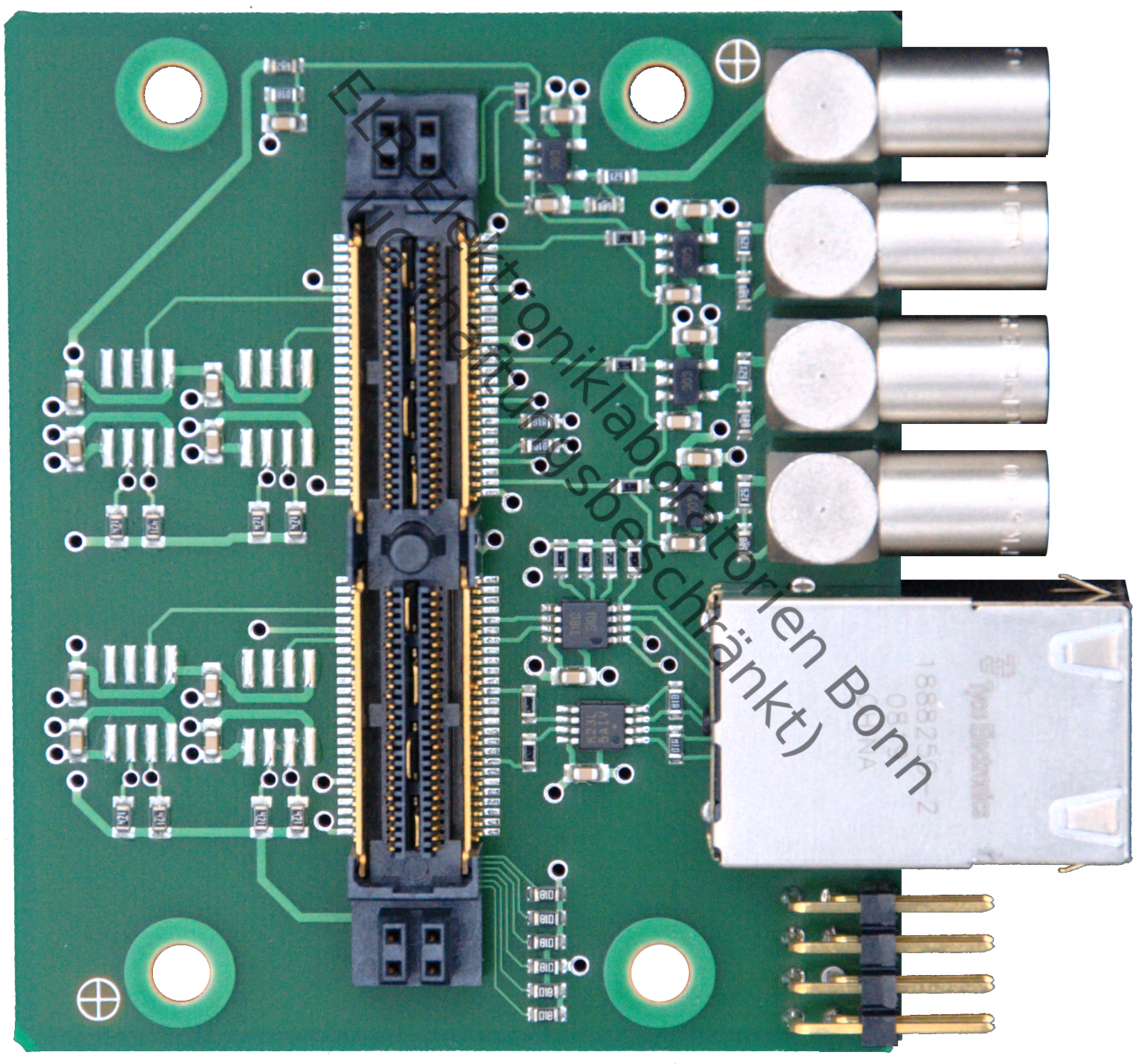

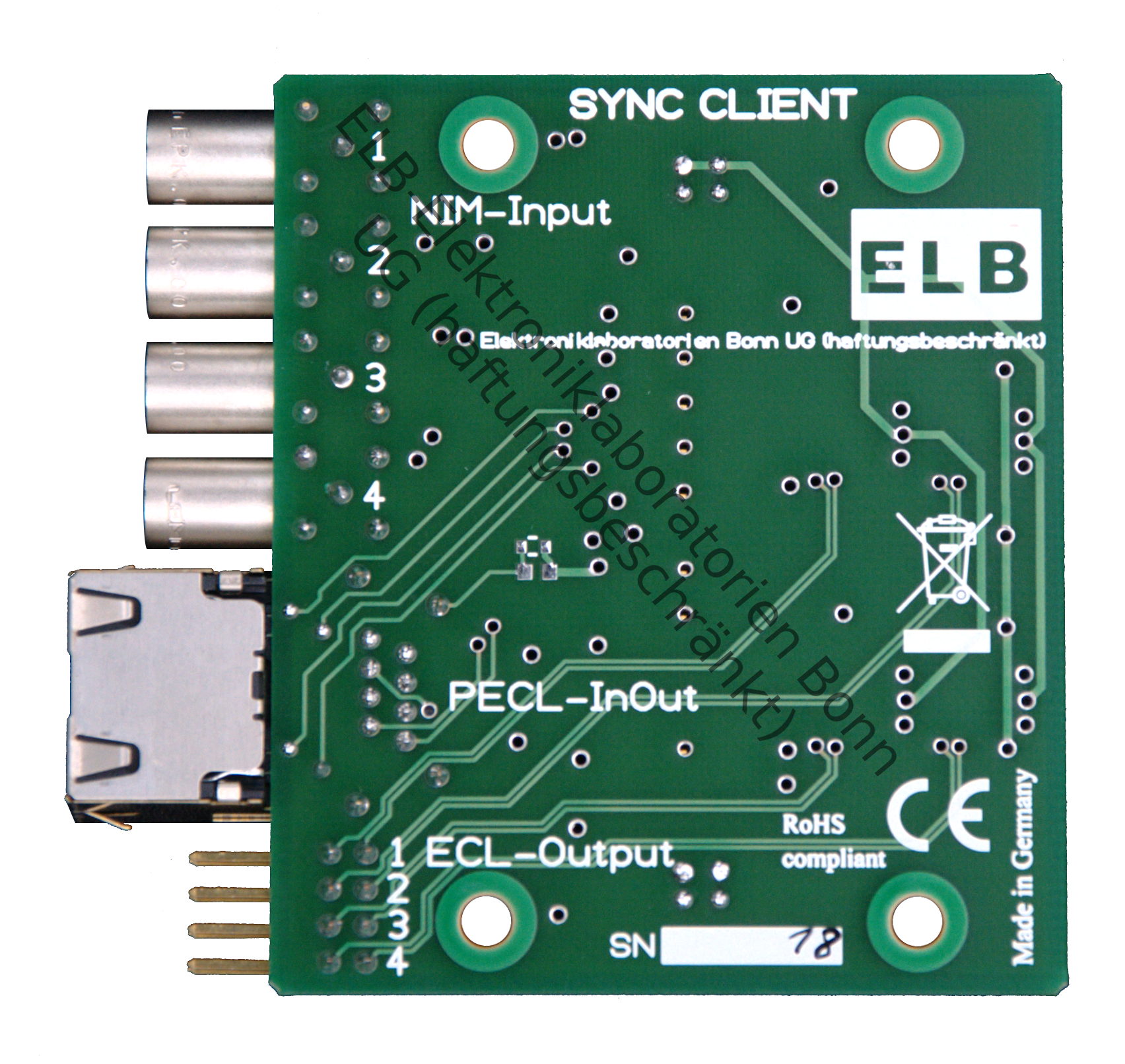

- Client Extension mit 1 RJ45-Anschlüssen zur Kommunikation mit einer Master Extension vom Typ ELB-MEZ-SMM.
- Der RJ45-Anschluss verfügt über 2 x LVPECL Eingänge und 2 x LVPECL Ausgänge.
- Frei programmierbare LEDs auf der Extension erlauben die Anzeige verschiedener Aktivitäten und Betriebszustände.
- 4 NIM-Eingänge.
- 4 NECL-Ausgänge.
